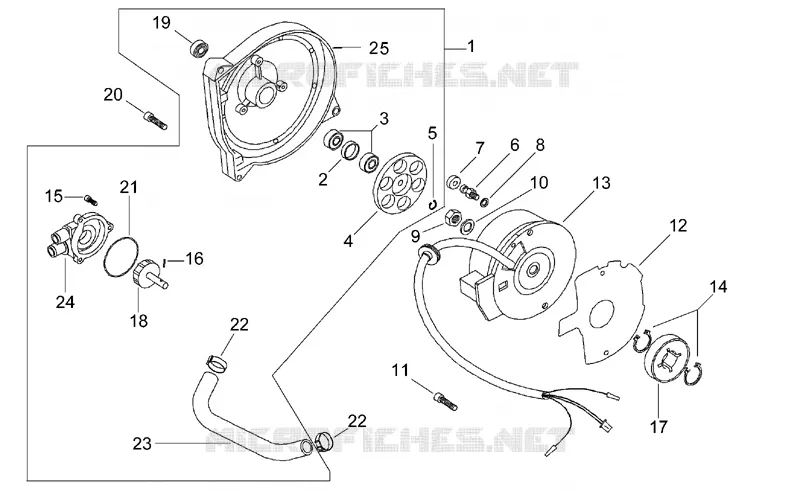

Schwungrad-Wasserpumpe
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
1
Flywheel cover
AP8206589
Nicht verfügbar
2
Spacer D21,9x17,5
AP8206584
12,07€ Einzelpreis inkl. MwSt.
3
Bearing D8x22x7
AP8206585
29,64€ Einzelpreis inkl. MwSt.
4
Pump impeller drive key
AP8206582
Nicht verfügbar
5
Outside circlip D8
AP8501467
Nicht verfügbar
6
Pump impeller pin
AP8206577
Nicht verfügbar
7
Pump drive pin grommet
AP8206572
Nicht verfügbar
8
Washer D6
AP8206192
Nicht verfügbar
9
Nut M10x1,25
AP8206183
Nicht verfügbar
10
Washer D10,5x18x2
AP8206205
Nicht verfügbar
11
Screw M6x16
AP8502563
Nicht verfügbar
12
Flyw. stator gasket
AP8206485
Nicht verfügbar
13
Cdi magneto assy
AP8206462
Nicht verfügbar
14
Outside circlip D19
AP8206179
Nicht verfügbar
15
Screw
AP8509211
Nicht verfügbar
16
Roller D3x21,8
AP8508669
Nicht verfügbar
17
Oil pump drive gear
AP8206746
Nicht verfügbar
18
Water pump shaft+Impeller
AP8206576
Nicht verfügbar
19
Oil seal D10X18X4
AP8509130
Nicht verfügbar
20
Screw M6x25
AP8206508
Nicht verfügbar
21
O-ring D53,7x1,78
AP8206586
Nicht verfügbar
22
Hose clamp
AP8206583
Nicht verfügbar
23
Pump-cylinder hose
AP8206573
Nicht verfügbar
24
Water pump casing, grey
AP8206580
Nicht verfügbar
25
Flywheel cover
AP8206569
Nicht verfügbar
Die Zeichnungen sind unverbindlich. Im Zweifelsfall stehen Ihnen unsere Fachleute gerne zur Beantwortung Ihrer Fragen zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angegebene Stückpreis gilt für jeweils eine Einheit der jeweiligen Teilenummer.
