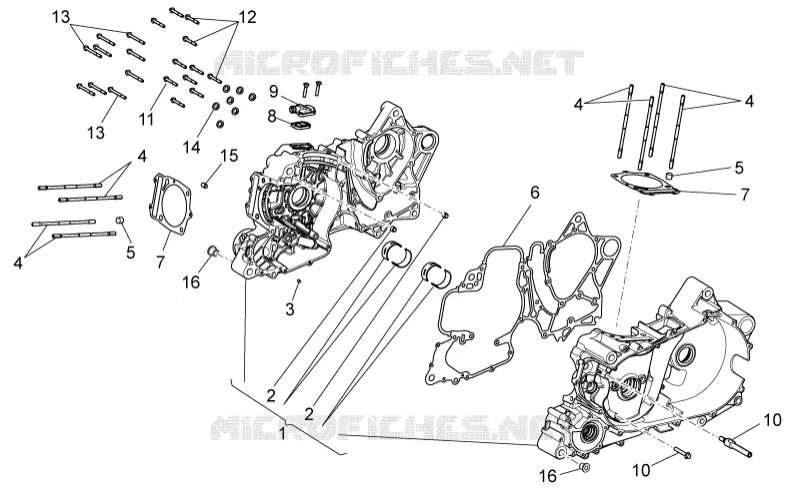

Gehäuse I
1
2
2
3
4
4
4
4
5
5
6
7
7
8
9
10
10
11
12
13
13
14
15
16
16
1
Crankcase assy
8712775001
Nicht verfügbar
1
Crankcase assy cat2
8712775002
Nicht verfügbar
2
Locating dowel Ø11x10
478115
Nicht verfügbar
3
Locating dowel
484993
3,19€ Einzelpreis inkl. MwSt.
4
Stud bolt M10X1.25X166
827951
Nicht verfügbar
5
Pin 11,8X10
825597
4,27€ Einzelpreis inkl. MwSt.
6
Gasket
872509
42,73€ Einzelpreis inkl. MwSt.
7
Cylinder base gasket 0,8
830275
19,90€ Einzelpreis inkl. MwSt.
7
Cylinder base gasket 0,4
830277
19,90€ Einzelpreis inkl. MwSt.
7
Cylinder base gasket 0,6
830276
20,42€ Einzelpreis inkl. MwSt.
8
Reed valve support
82778R
40,14€ Einzelpreis inkl. MwSt.
9
Cover
873810
23,90€ Einzelpreis inkl. MwSt.
10
Pin
849439
120,91€ Einzelpreis inkl. MwSt.
11
Screw w/ flange M6x90
874746
3,40€ Einzelpreis inkl. MwSt.
12
Screw w/ flange M8x60
874747
4,48€ Einzelpreis inkl. MwSt.
13
Screw w/ flange M8x85
874748
5,04€ Einzelpreis inkl. MwSt.
14
Washer 8.2x12x1
485703
2,76€ Einzelpreis inkl. MwSt.
15
Pin 6,5x9,5x15
239388
Nicht verfügbar
16
Rubber spacer
AP8123934
7,26€ Einzelpreis inkl. MwSt.
Die Zeichnungen sind unverbindlich. Im Zweifelsfall stehen Ihnen unsere Fachleute gerne zur Beantwortung Ihrer Fragen zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angegebene Stückpreis gilt für jeweils eine Einheit der jeweiligen Teilenummer.
